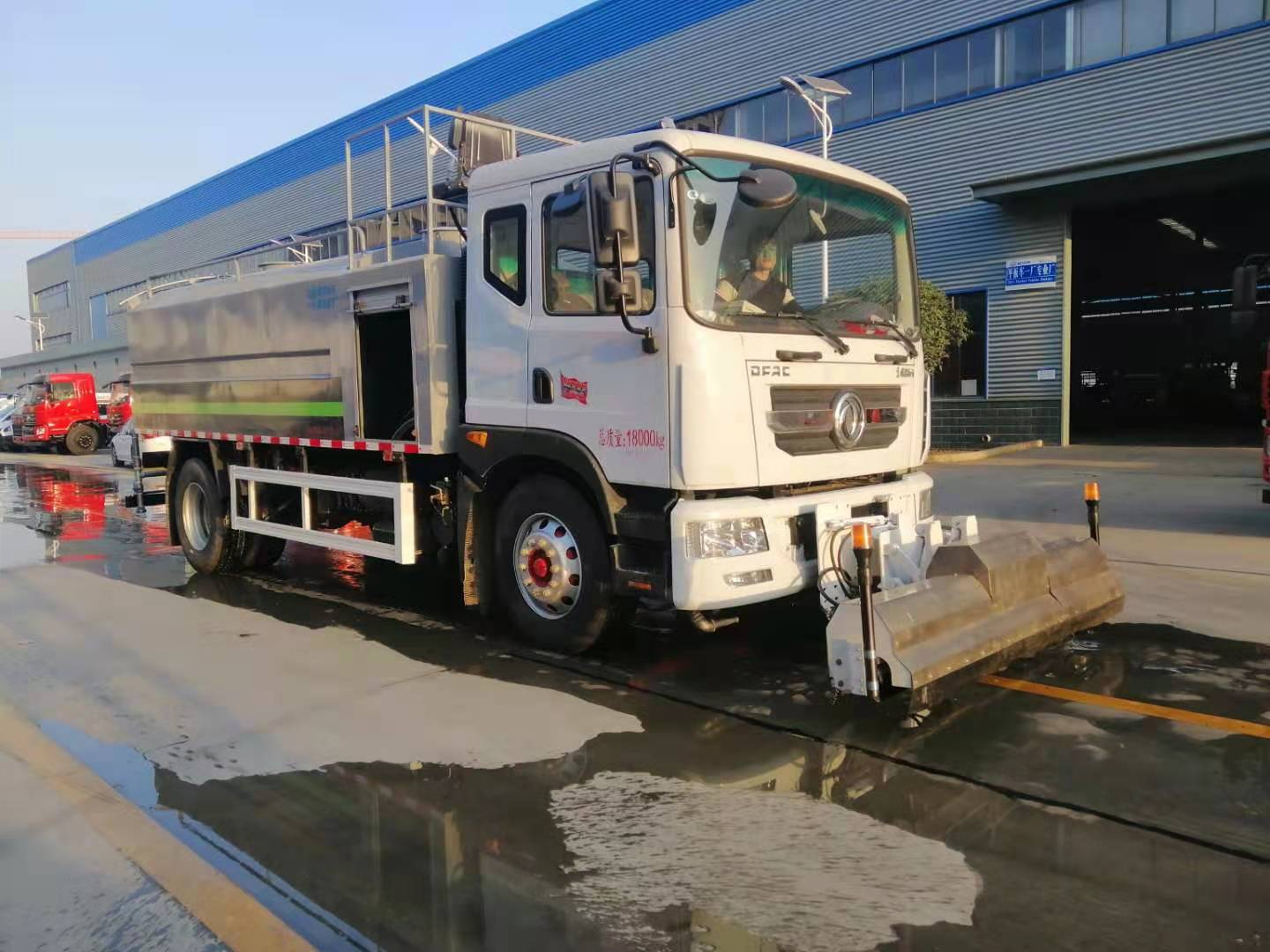

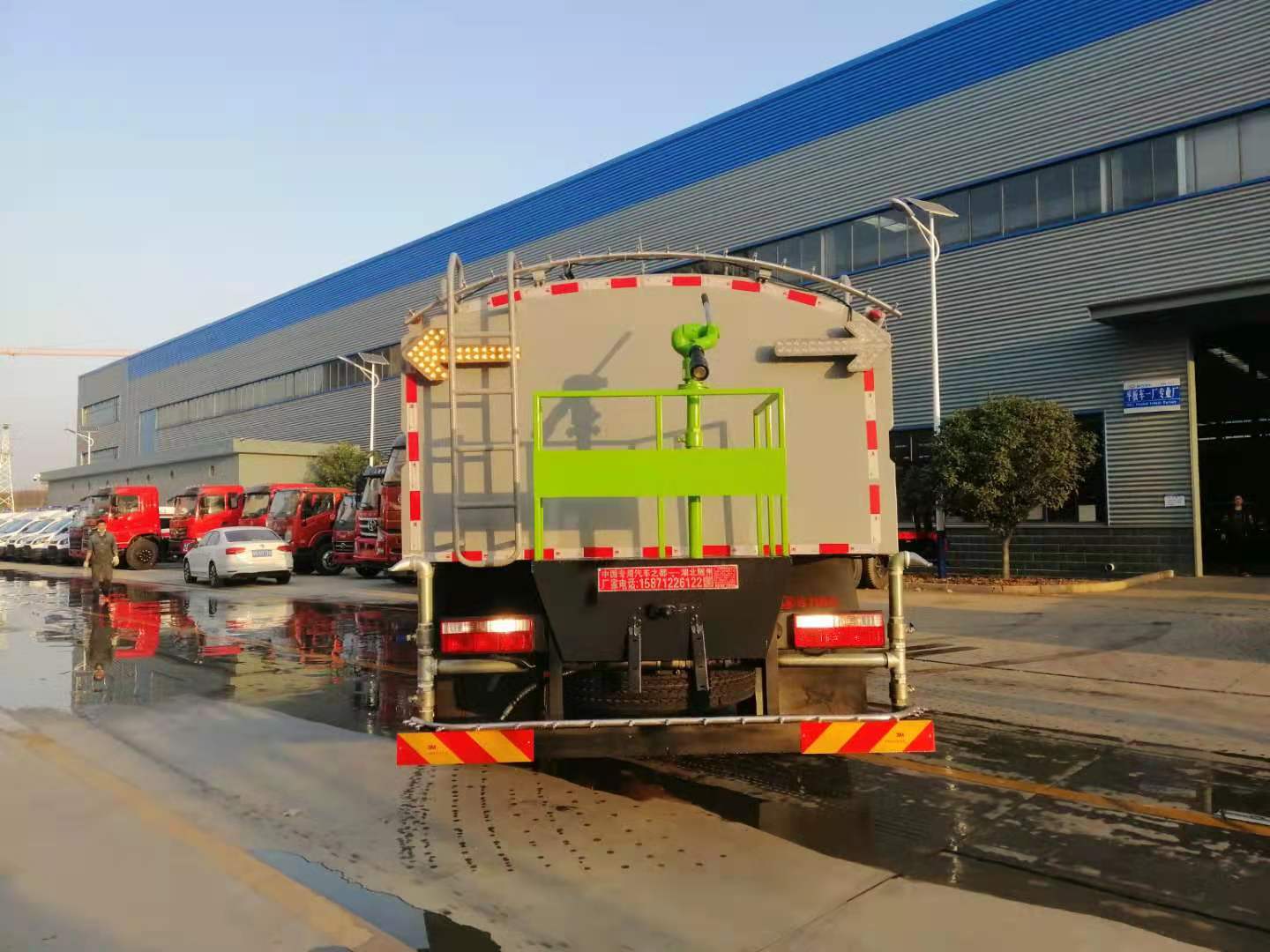

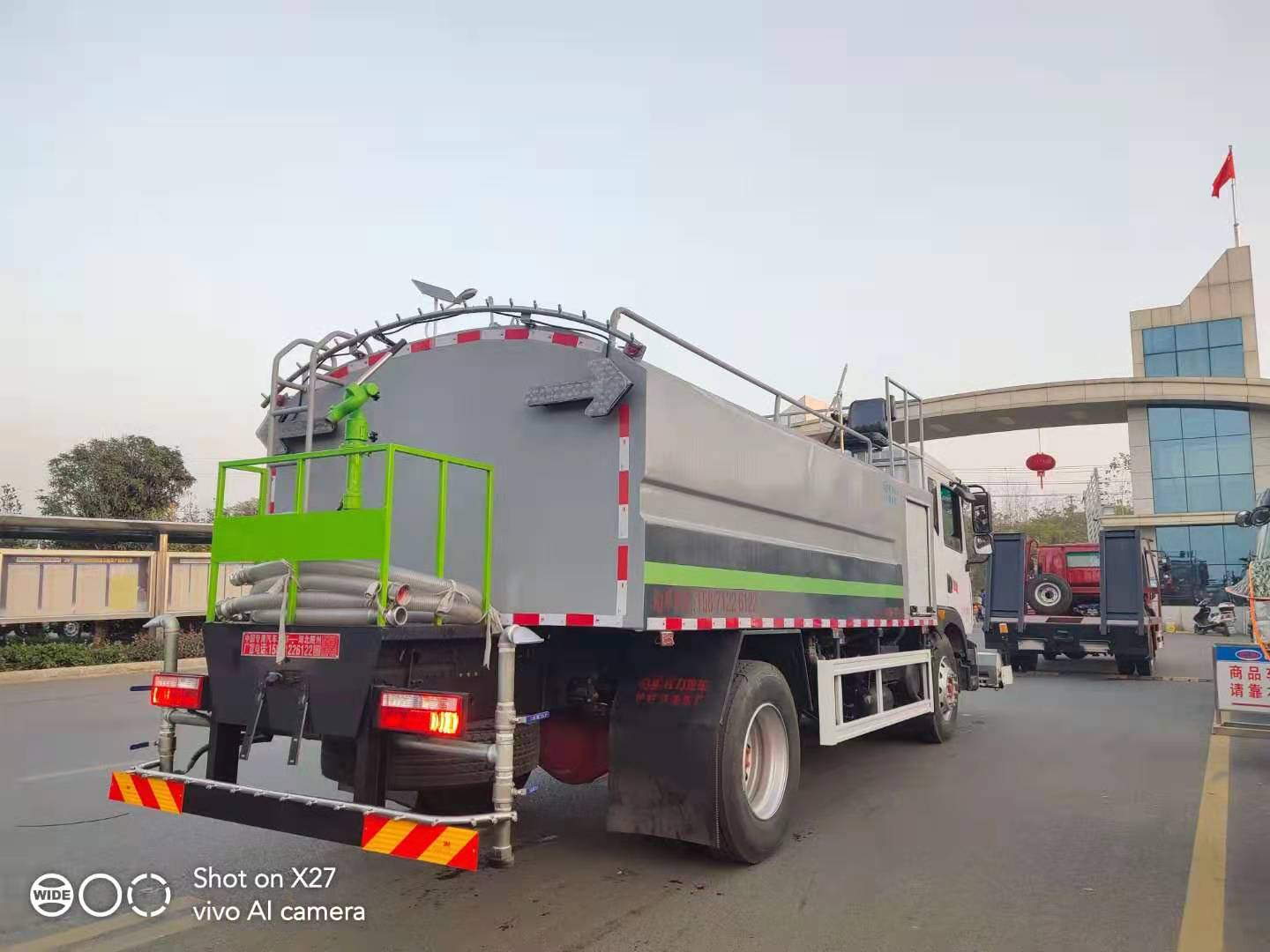

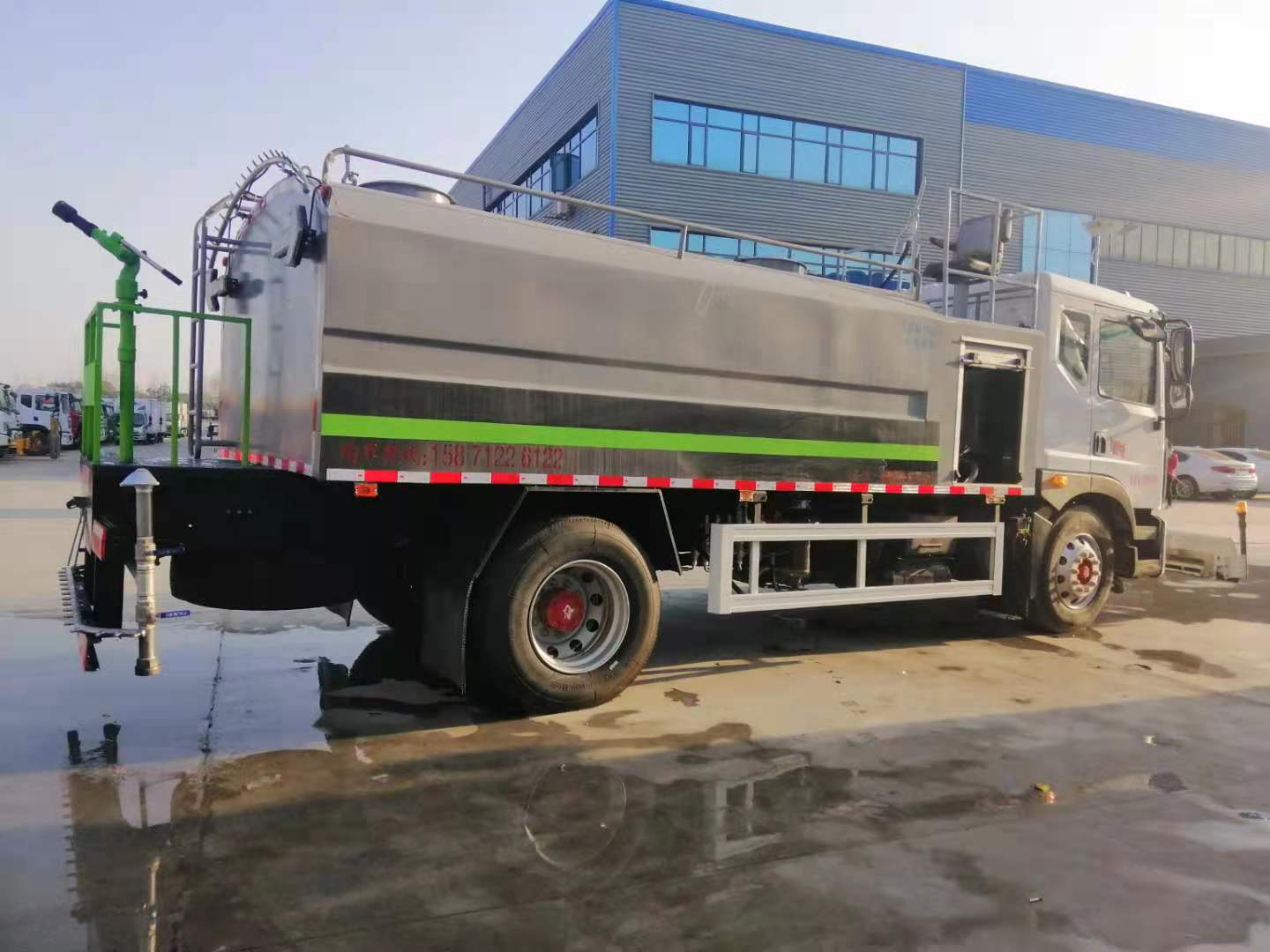

CL5182GQXHL6型清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电器三部分合为一体的专用冲洗作业车。本车具有**的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷**还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；
低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水**射程远，还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷**及关键的液压、电气原件均采用国际**产品，性能优良、工作可靠。
技术参数
|
汽 车 底 盘 |
底盘型号 |
EQ1185LJ9CDE |
||
|
发动机型号 |
B6.2NS6B210 D4.5NS6B220 YCS04200-68 |
|||
|
发动机额定功率/kW |
154\162\147 |
|||
|
轮胎 |
295/80R22.5\10.00R20 |
|||
|
燃油种类 |
柴油 |
|||
|
副发动 机及传 动系统 |
副发动机 |
型号 |
江铃JX493 |
|
|
额定功率 |
64kw/3600/r/min |
|||
|
工作转速 |
1500～1700 r/min |
|||
|
电磁离合器 |
DLK1-40 |
|||
|
联轴器 |
TGLA9 |
|||
|
高 压 水 路 系 统 |
高压水泵 |
型式 |
柱塞式 |
|
|
型号 |
PTX150.100N 意大利 AR |
|||
|
压力 |
10MPa |
|||
|
转速 |
800（900）r/min |
|||
|
水阀 |
型式 |
气控高压球阀 |
||
|
压力 |
10MPa |
|||
|
喷水架喷嘴 |
型式 |
高压洗涤型 |
||
|
角喷嘴 |
型式 |
高压洗涤型 |
||
|
喷雾喷嘴 |
型式 |
细微雾化型 |
||
|
水滤 |
型式 |
滤网式 |
||
|
低压水路系统 |
低压水泵 |
型式 |
双级叶轮离心式 |
|
|
型号 |
80QZB(F)-60/90 |
|||
|
扬程 |
90m |
|||
|
转速 |
1480r/min |
|||
|
水阀 |
气控球阀 |
|||
|
液压 系统 |
型式 |
开式、电液** |
||
|
主要元件 |
齿轮泵、液压缸、电磁阀 |
|||
|
系统**压力 |
16MPa |
|||
|
液压油箱容量 |
65L |
|||
|
电气 系统 |
型式 |
单向直流24V(底盘)及单向直流12V(副发),负极搭铁 |
||
|
蓄电池 |
6-QW-100MF（底盘） |
|||
|
|
|
|
|
|
|
|
项 目 |
单位 |
参 数 |
备 注 |
|
|
作 业
性
能 |
喷水架清洗宽度 |
m |
2.5-3.5 |
喷水杆缩伸 |
|
|
喷水架偏角 |
(°) |
左右各30 |
|
||
|
工作 速度 |
低压洒水 |
Km/h |
Ⅰ档7:Ⅱ档14 |
主发转速1500r/min |
|
|
高压清洗 |
Km/h |
3-15 |
副发转速1700r/min |
||
|
高压清洗能力 |
m2/h |
25000 |
车速8km/h |
||
|
**清洗水压力 |
MPa |
10 |
|
||
|
清洗水流量 |
L/min |
134 |
|
||
|
喷雾水流量 |
L/min |
134 |
|
||
|
低压洒水流量 |
L/min |
600~800 |
|
||
|
低压冲洗宽度 |
m |
≥24 |
|
||
|
洒水宽度 |
m |
≥16 |
|
||
|
水**射程 |
m |
35 |
|
||
|
水罐容积 |
L |
10000 |
**容积可达12方 |
||
|
行 使 性 能 |
**车速（满载） |
km/h |
90 |
|
|
|
**爬坡角 |
(°) |
12 |
接近角 |
||
|
制动距离 |
m |
≤10 |
|
||
|
**小转弯直径 |
m |
＜16 |
|
||
|
燃油消耗量 |
行驶燃油消耗量 |
L/100km |
21.5 |
|
|
|
高压清洗作业燃油消耗量 |
L/h |
14 |
车速8km/h |
||
|
L/1000M2 |
5.8 |
||||
|
质量 参数 |
整车整备质量 |
kg |
8280 |
基本型 |
|
|
**总质量 |
kg |
18000 |
|
||
|
结 构 尺 寸 |
外形尺寸(长×宽×高) |
mm |
9000*2550*3200 |
运输状况(基本型) |
|
|
轴距 |
mm |
4500 |
|
||
|
轮距 |
前轮 |
mm |
1880 |
|
|
|
后轮 |
mm |
1860 |
|
||
|
接近角 |
(°) |
10 |
喷水架提升 |
||
|
离去角 |
(°) |
11 |
|
||
